目前隨著皮帶輸送機在各個領域的廣泛使用，其在輸送散狀物料的經濟、可靠安全，具有連續輸送等特性，又由于皮帶輸送機輸送能力大，結構簡單，效率高，易于自動化控制，便于安裝維護等諸多優點，進而在各行各業中得到了廣泛的推廣使用。
      垂直拉緊裝置是皮帶輸送機的重要組成部分，其設計理念、結構的合理性，先進性直接關系到整個輸送系統的運行使用。
      所有精心設計的皮帶輸送機均需要使用拉緊裝置，其根據是：
      (1)保證在傳動滾筒處具有適量的松邊張力，以防止輸送帶打滑。
      (2)保證沿輸送機的加料點至其他各點輸送帶均具有適當?shù)膹埩Α＃ū仨毞乐馆斔蛶г谕休佒g喪失槽型，從而避免物料從輸送帶上溢出。）
      (3)補償輸送帶長度的變化。
      (4)為更換結構儲備輸送帶。
      拉近裝置應保持輸送帶各處張力適當，如果張力過大江導致輸送帶變形過大，滾筒及其他設備也會磨損嚴重。
      垂直拉緊裝置是通過重力作用產生拉力的拉緊裝置，拉緊滾筒能上下移動。所選的拉緊里需要滿足所有工況的運行，因此最初安裝重錘的時候應計算出所需的重力。這種拉緊裝置屬于拉緊行程可調型，因為輸送帶在不同的張力下其伸長量不同，所以拉緊滾筒可上下移動。其優點在于：
      (1)由于重錘一直懸掛，所以可一直保持拉緊力的存在，由重力產生的拉力更穩定。
      (2)垂直拉緊不需要其他驅動便可產生所需拉緊力。拉緊力不受輸送帶強度影響；反之，輸送帶的熱脹冷縮也不會影響拉緊。
      綜上所述，在使用雙重錘拉緊吊架形式的傳統結構上，進行了優化，其結構如圖1所示。

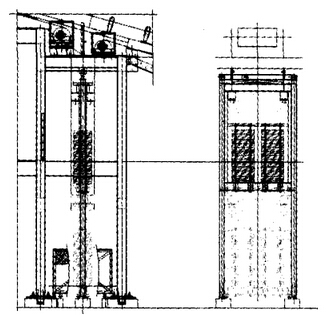

圖1  皮帶輸送機垂直拉緊裝置結構圖
      該優化結構的垂直拉緊裝置由拉緊滾筒、配重和滑動框架組成。拉緊滾筒、配重均安裝在滑動框架內，滑動框架懸掛在輸送帶上，在豎直的空間內自由移動。該垂直拉緊裝置在傳統結構上，進行了優化。即把拉緊吊架和滑動框架作為整體的一個框架，這樣既在滿足拉緊行程的同時又滿足了空間受限制的要求，也在最大程度上增加輸送設備運行時的安全性。防止如果由于使用拉緊吊架的過程中，由于吊架的螺栓松動而導致拉緊吊架意外脫落而產生的安全隱患。
      通過對垂直拉緊裝置結構的優化，既適應了現場的空間限制，滿足了用戶的要求，又增加了皮帶輸送機的安全使用，可謂一舉多得。由于該拉緊裝置的體積比以往的箱式垂直拉緊裝置緊湊很多，所以在輸送方面也更加便捷，更經濟。在生產過程中，此種結構也更加省時、省力、節約成本，提高經濟效益。在輸送設備檢修過程中，也提高了檢修人員的安全性。
