- 產品名稱：R9工控儀表
- 產品簡介：四繼電器通用型重量變送控制器是面向工業控制領域的變送顯示控制器。它集重量顯示、模擬量信號輸出、Modbus-RTU通訊、大屏幕通訊、開關量輸入、繼電器輸出于一體。采用高速的24位Σ-ΔA/D 轉換器，
-
????
產品介紹：
1.1選型與接口配置
|
型號 |
傳感器接口 |
輸入開關 |
輸出繼電器 |
串口1 |
串口2 |
模擬量 |
|
A |
1個 |
4個 |
4路 |
有 |
無 |
有 |
|
B |
1個 |
4個 |
4路 |
有 |
無 |
無 |
|
C |
1個 |
4個 |
4路 |
有 |
有 |
無 |
|
D |
1個 |
4個 |
4路 |
無 |
無 |
無 |
1.2主要特點
內嵌抗EMC干擾電路，抗電磁干擾能力強、數據穩定，適用工業現場的應用。
三種標定方式：砝碼標定、標定參數修改、靈敏度輸入標定（免砝碼標定）。
可選擇RS232或RS485兩種方式，支持Modbus-RTU通訊多字連續讀寫功能。
可設定模擬輸出類型： 0～20mA、4～20mA、0～5V或0～10V。
繼電器輸出模式可設:分選、定值、定量、減量、配料、分檢、峰值等模式。
支持實際加料重量超差時，自動啟動點動加料。
支持上位機對控制器進行標定。
循環配料次數可以設置，支持無限次循環配料功能。
配料次數累計功能，實際配料重量上位機讀取功能。
支持上位機通訊置零、去皮、配料啟動和停止等一系列操作。
不銹鋼防腐面板，全金屬屏蔽外殼。
24BIT S-△ 型A/D轉換，最大A/D脈沖數：1,000,000。
A/D速率可選：15次/秒、30次/秒、60次/秒、100次/秒、200次/秒。
三種標定方式：砝碼標定、標定參數修改、靈敏度輸入標定（免砝碼標定）
7位0.56英寸LED數碼管顯示, 10段光柱指示，7個LED指示燈。
1.3技術參數
激勵電壓：5.0VDC，可驅動8只350W的模擬式傳感器。
量程信號范圍：1.5～40mV。
零點信號范圍：－40～38.5mV。
模擬電流輸出：Max 500Ω。
模擬電壓輸出：Min 10 KΩ。
繼電器觸點容量：交流
最高靈敏度： 0.3uV/d。
非線性：優于0.01%FS。
電源電壓范圍：交流200～242V，頻率49～51Hz，最大功耗8瓦。控制器需要良好的接地線，并不可與電機、繼電器或加熱器等易產生電源噪聲的設備共用一個電源。
使用溫度為：-20℃～
存貯溫度為：-30℃～
2安裝
2.1控制器固定

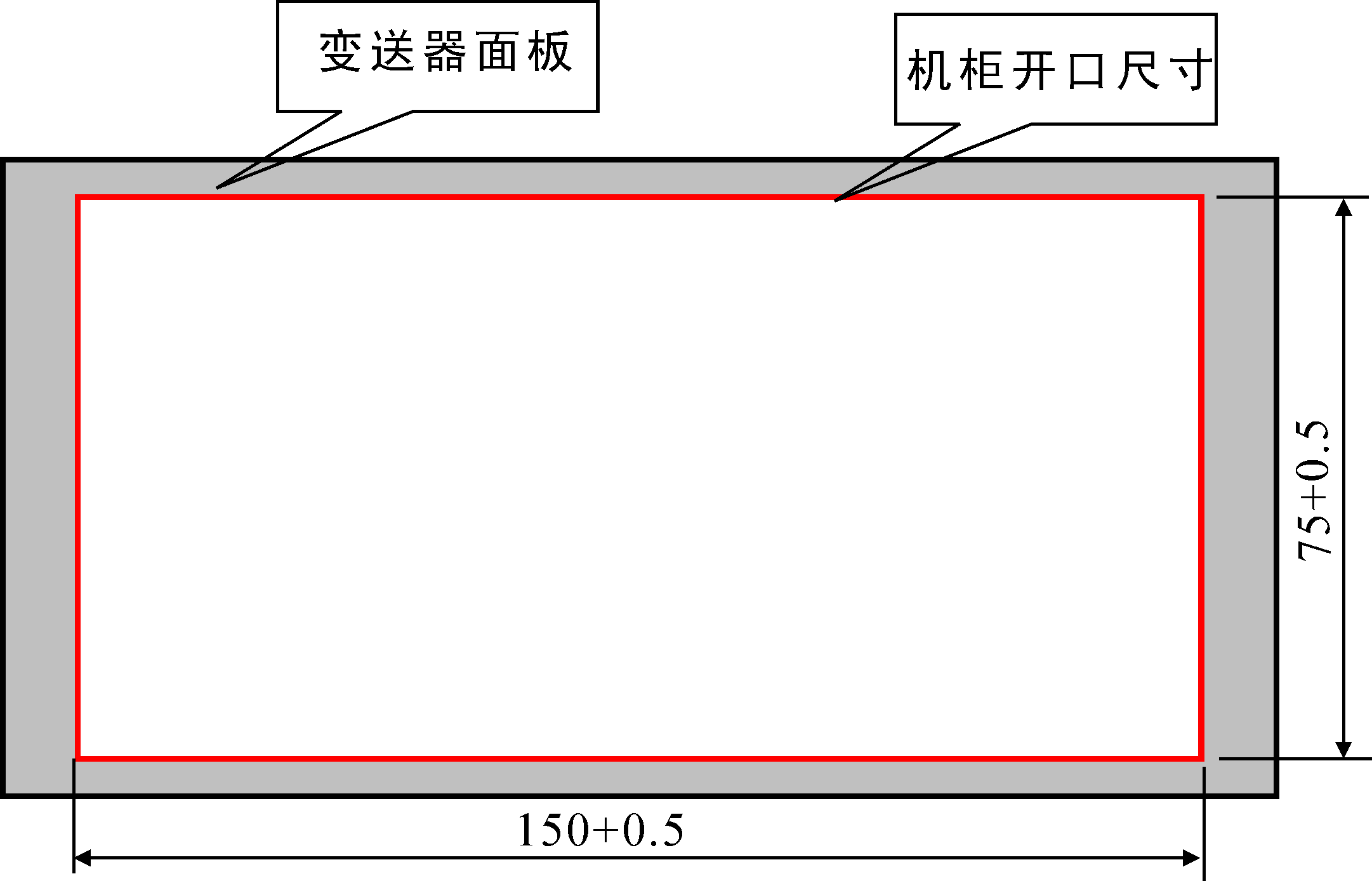

控制器采用面板安裝方式，要求所安裝的機柜前壁厚度不超過
<!--[endif]--><!--[if !vml]--><!--[endif]-->
控制器外形尺寸：面板長
安裝前請先將外殼兩側的頂桿拆下，然后將稱重終端裝入機柜中，將兩只頂桿固定在稱重終端兩側，要求頂緊控制器外殼以保證牢固安裝。

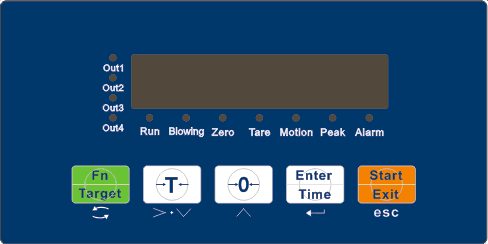

2.2前面板示意圖
Out1：繼電器1動作指示燈， Out1：繼電器2動作指示燈。
Out3：繼電器3動作指示燈， Out4：繼電器4動作指示燈。
Run：運行指示燈（外控輸出啟動），Blowing：放料過程指示燈。
Zero：零區值指示燈， Tare：去皮狀態指示燈。
Motion：數據不穩定指示燈， Peak：峰值保持指示燈。Alarm：備用指示燈。

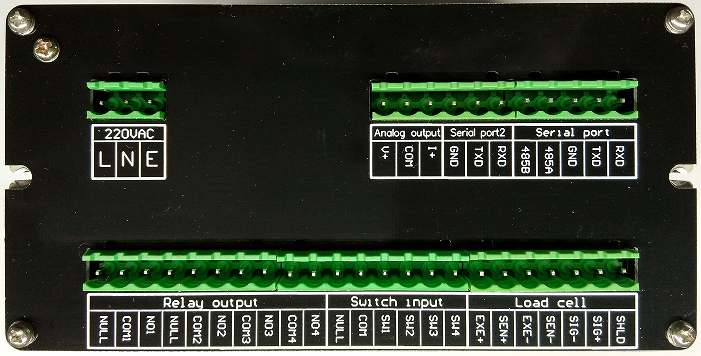

2.3后面板接線說明
后面板接口圖（A型為例）如下所示：
<!--[endif]--><!--[if !vml]--><!--[endif]-->
